SISTEMA DI RINFORZO NODI

XNODE ®

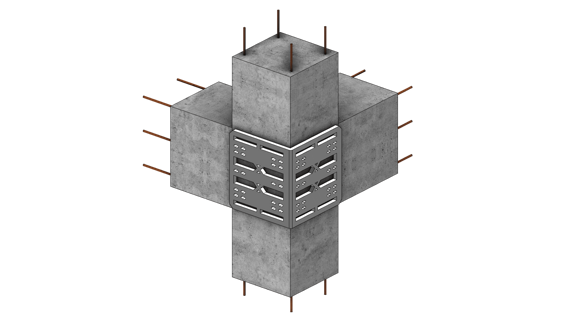

XNODE ® è il dispositivo di confinamento e rinforzo dei nodi trave-pilastro di strutture esistenti in c.a. realizzato secondo le Norme Tecniche per le Costruzioni e relativa Circolare Esplicativa n. 7 C.S.LL.PP.

Il Sistema XNODE® è stato ideato per far fronte alla problematica principale delle costruzioni esistenti riguardante la mancanza di staffe o il passo molto elevato in corrispondenza nel nodo trave-pilastro, unitamente alla presenza di materiali scadenti. La piastra XNODE® consente di integrare la staffatura presente determinandone un migliore confinamento, una maggiore resistenza e duttilità in caso di azioni sismiche.

XNODE®  è a prova di qualsiasi attività di controllo poichè i materiali sono sottoposti a prove e controlli di accettazione condotte da Lab. DPR 380/01.

(Dom. brevetto depositata)


Brochure XNODE®

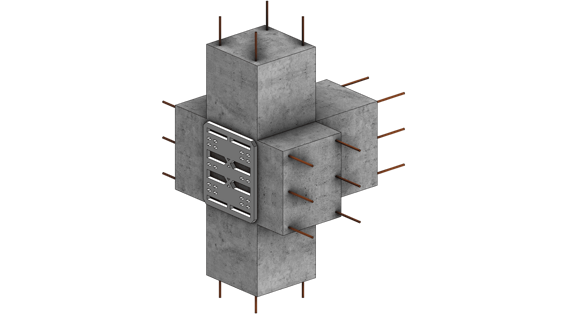

Il sistema versatile

La soluzioni XNODE® è estremamente versatile. La piastra verrà opportunamente
progettata e sagomata in funzione della tipologia e dimensione del nodo e di eventuali altre
variabili eventualmente presenti, come la presenza di aggetti.

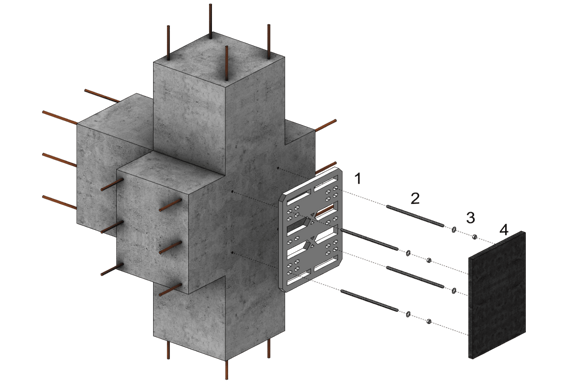

Componenti XNODE®

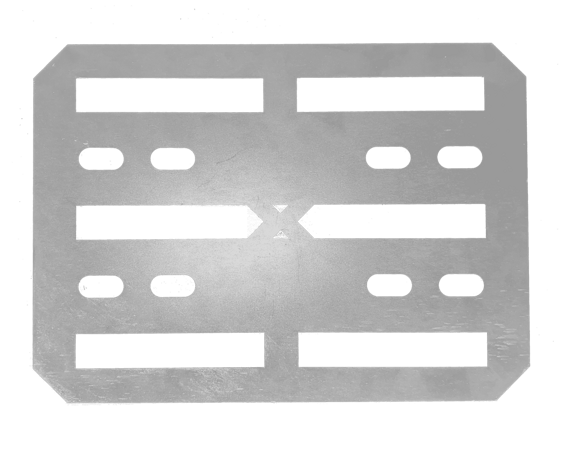

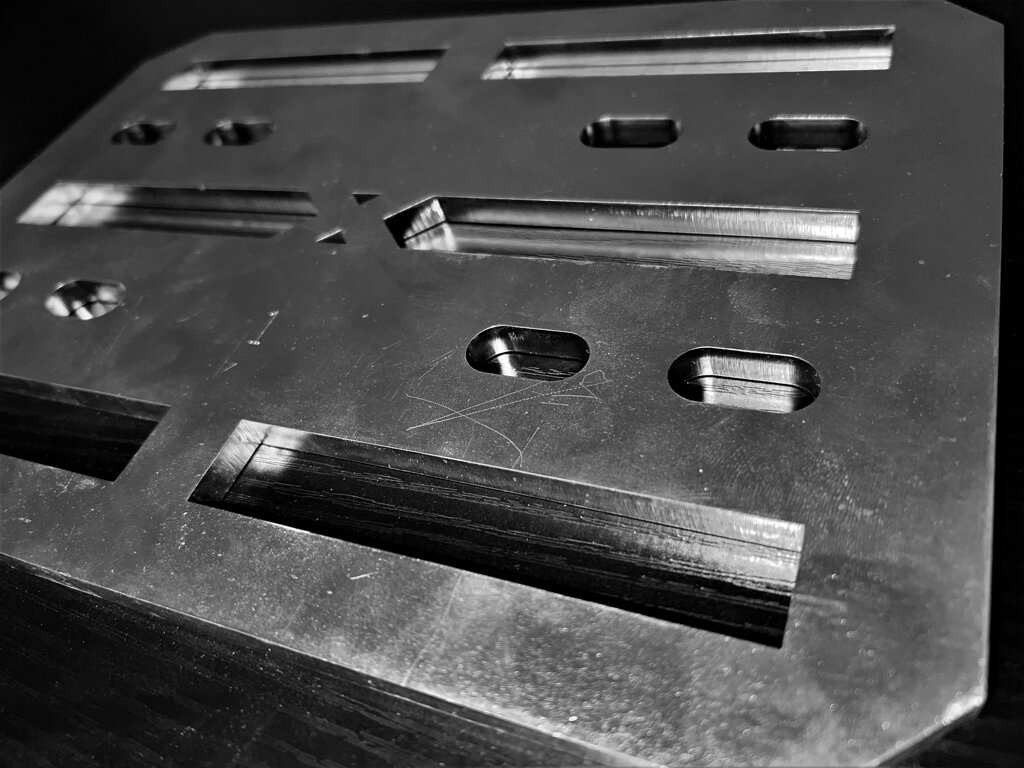

Il confinamento con il Sistema XNODE ® è realizzato mediante una piastra in acciaio resa solidale al nodo attraverso barre filettate in acciaio.


piastra in acciaio s355j2 presagomata e NUMERATA (1)
barra filettata (2)
serrata con dado e rondella  (3)
malta tixotropica fibrorinforzata (4)

Materiali certificati

La  Marcatura CE e la Dichiarazioni di Prestazione sono sinonimi di trasparenza, qualità e sicurezza che attestano la conformità del materiale per qualsiasi soluzione XNODE® proposta.

Calcolo del
Sistema XNODE®

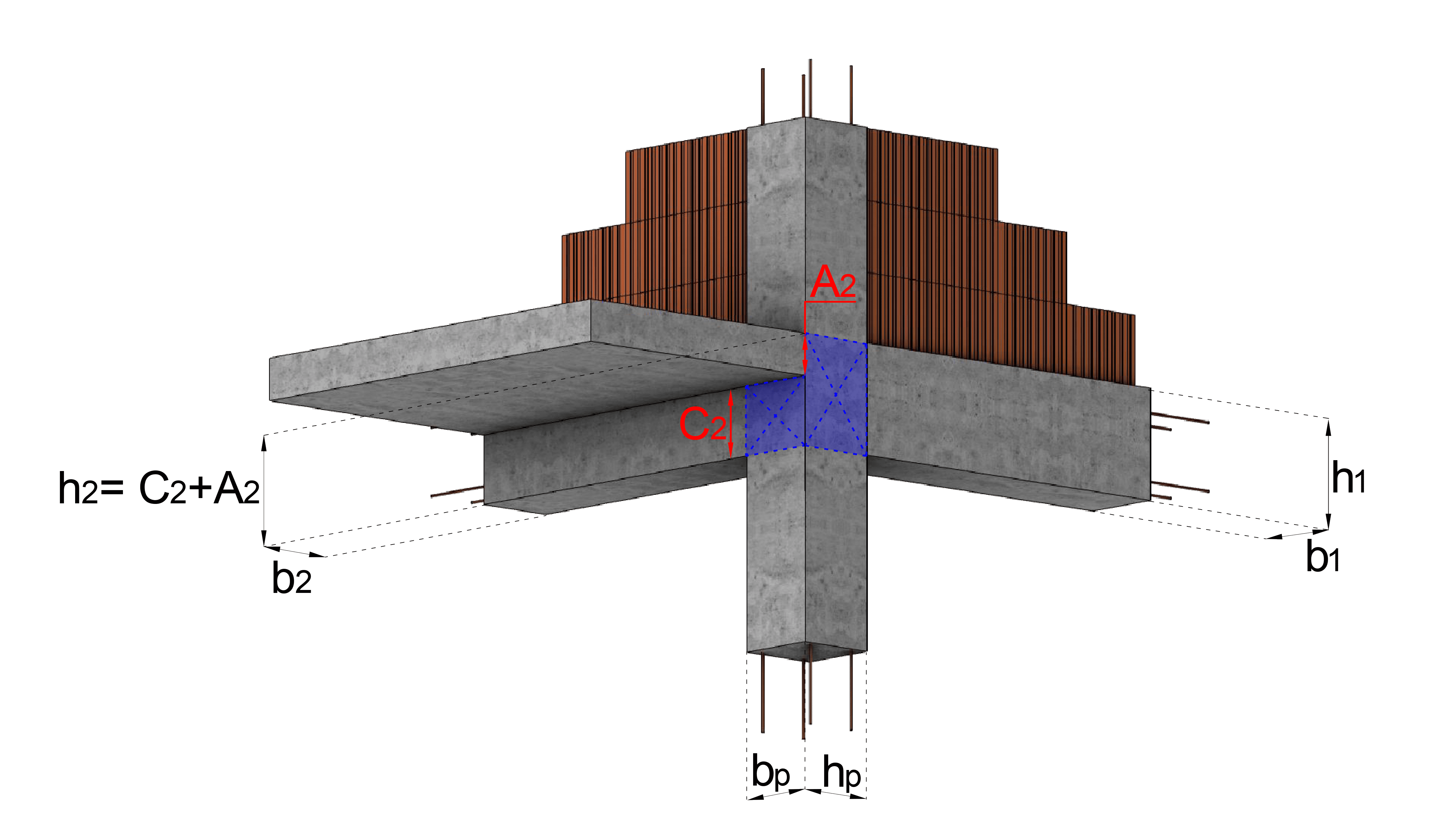

XNODE® si adatta a interventi di rafforzamento di nodi esterni non confinati rientrante nella categoria degli Interventi locali.
Per tale motivo può essere utilizzata una metodologia semplificata che determina l’entità dell’incremento di resistenza del pannello nodale rinforzato pur avendo poche informazioni sui dettagli costruttivi della struttura esistente.


Per rendere più agevole e veloce la fase di progettazione, è possibile inserire i dati input del software all'interno del template predefinito disponibile nella sezione Area Download e inviarlo ai nostri tecnici per farvi assistere nella fase di preventivazione e progettazione del rinforzo, che resterà a cura e discrezione del tecnico incaricato.



I controlli su XNODE®


Prove di
accettazione


Prove in situ


PROVA DI TENUTA DI BARRE INGHISATE
PROVA DI SERRAGGIO DI UNIONI BULLONATE

Al fine di testare la qualità e le prestazioni
delle applicazioni in situ da parte di
tecnici qualificati


Analisi dei BENEFICI

Committenza

• Intervento esterno senza intrusione negli edifici e interruzione delle attività

• Rapidità di esecuzione delle lavorazioni e minimo impatto estetico

• Detrazioni fiscali compatibili con Superbonus e SismaBonus

Direzione Lavori

• Materiali CE sottoposti a prove e controlli di accettazione certificati

• Nessuna manodopera specializzata

• Elementi siglati per una posa più facile e veloce

• Nessuna saldatura in loco


• Possibilità di collaudo delle applicazioni con prove in situ eseguite da personale tecnico
qualificato

Progettisti

• Aumento di resistenza e duttilità del nodo senza modificare masse e rigidezze

• Verifica dei nodi con software XNODE® dedicato

•Versatilità del sistema

• Spessori minimi di intervento

• Materiali compatibili con la struttura esistente

• Intervento abbinabile con sistemi a cappotto

• Sistema riproducibile in serie
